手板模型在CNC加工之前,有哪些要做
发布日期: 2024-08-05
阅读数: 111
手板模型在CNC加工之前,有哪些要做

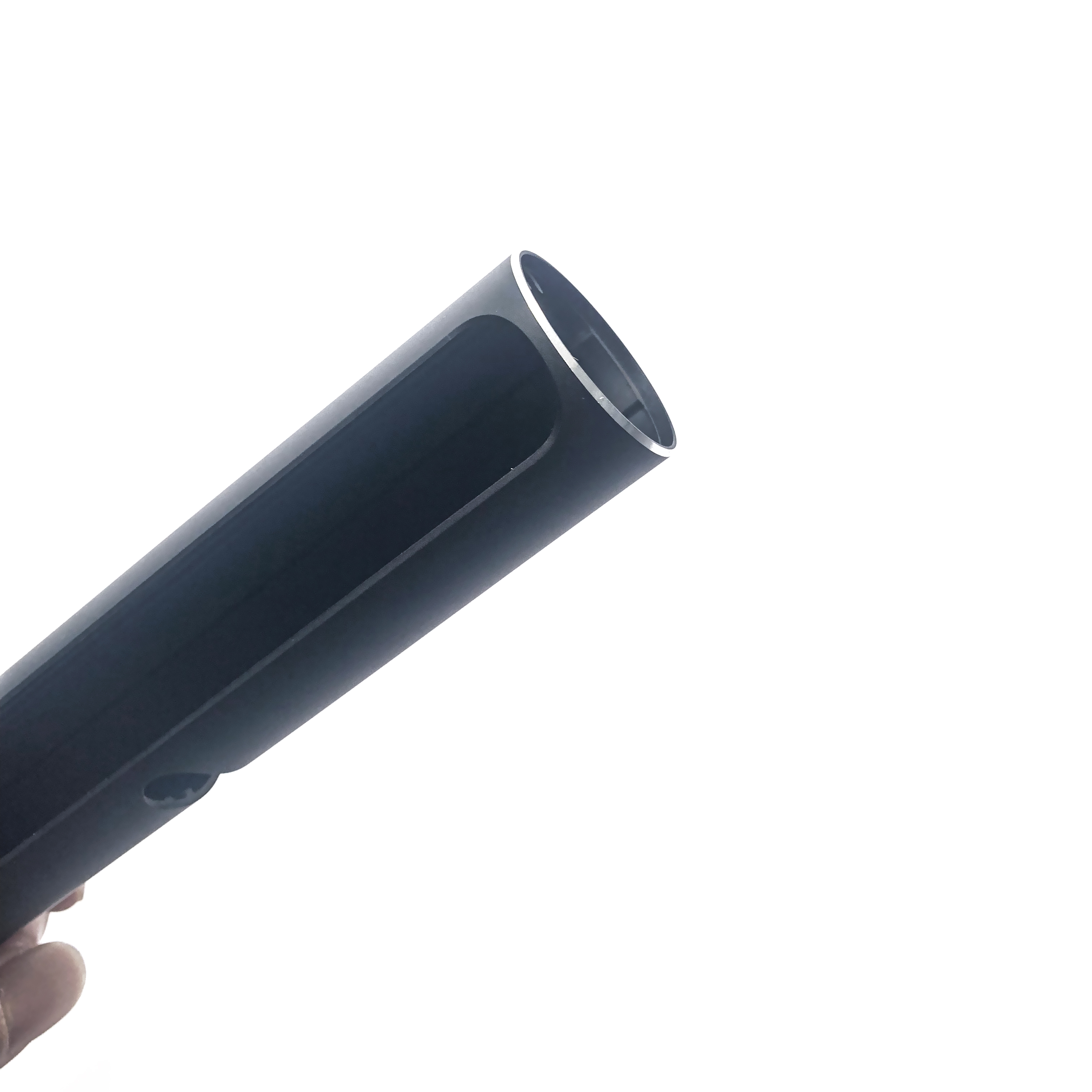

  手板模型在进行CNC加工前,有很多步骤,包括文件输出、审图分析与报价、拆件编程,下面详细跟大家介绍一下。

  1,设计文件输出有哪些?

  [**],3D模型文件,以STP文件格式为准

  B,CMF文件,产品工艺处理效果图。

  C,菲林CDR文件,产品表面有丝印LOGO或者其他图案的CDR文件。

  D,BOM表清单,如果需要制作结构模型,则需要列清所有单件的材质与制作数量说明。

  E,特殊要求制作说明,比如结构件需要手板厂组装好的,或者2件需要电焊在一起的,有特殊要求加工的部件说明。

  2,审图分析与报价

  [**],接收设计文件,并确认文件内容是否完整,如有不符及时与设计师沟通。

  B,审核设计文件与制作模型3D是否相符,如有不符及时与设计师沟通。

  C,模型加工制作难点分析,表面处理可行性分析,有问题及时与设计师沟通。

  D,根据模型加工制作难度,制作方式,评估制作周期,并报价给予客户。

  3,拆件编程

  [**],将设计3D图纸进行加工分类拆件,有些无法直接加工实现的部位就需要拆成几件拼接成一体。

  B,将分类好的3D文件导入编程软件MasterC[**]M,进行CNC加工步骤编程。

  C,刀具选择,不同的加工材料选用不同材质的铣刀,不同材料加工的吃刀量不同。
